Innovación y seguridad al servicio de la excelencia industrial
En SICMA21 creemos que la mejora continua y la seguridad industrial son dos pilares inseparables del progreso tecnológico.
El proyecto desarrollado para Omnipack S.L., empresa líder en el diseño y fabricación de embalajes de cartón y etiquetas de alta gama para el sector del tabaco y bienes de consumo, refleja nuestra capacidad para diseñar soluciones integrales de automatización industrial que garantizan no sólo la productividad, sino también la protección de las personas y el cumplimiento normativo.
Omnipack, con más de 20 años de experiencia y una planta de 7.000 m² en L’Ametlla del Vallès, forma parte del prestigioso CTI Group, un referente internacional en soluciones de packaging y etiquetado.
Su compromiso con la innovación y la calidad los llevó a confiar en SICMA21 para mejorar el sistema de seguridad en maquinaria crítica dentro de su línea de producción, concretamente en una etiquetadora y una combinadora.
El desafío: seguridad comprometida en los modos de operación manual
Toda línea de producción moderna depende de la interacción segura entre operarios y máquinas.
En el caso de Omnipack, dos equipos esenciales —una etiquetadora y una combinadora— presentaban una disfunción en los sistemas de seguridad al operar en modo manual.
Cuando el operario seleccionaba este modo y abría la barrera de seguridad, la máquina continuaba funcionando.
Un comportamiento inaceptable desde el punto de vista de la seguridad industrial, ya que implicaba un riesgo potencial de atrapamiento.
Además, el procedimiento de limpieza técnica requería que el operario activara manualmente la máquina con un pulsador, lo que generaba una posibilidad de error humano al tener las manos en la zona de trabajo.
Estas situaciones contravenían los estándares de seguridad laboral y las normativas vigentes en materia de prevención de riesgos.
El reto para SICMA21 era, por tanto, diseñar una solución técnica fiable y adaptable al sistema existente, garantizando la seguridad del operario sin comprometer la operatividad de la máquina durante las fases de mantenimiento o limpieza.
Objetivos del proyecto: seguridad, fiabilidad y cumplimiento normativo
El objetivo principal del proyecto fue mejorar el sistema de seguridad en maquinaria industrial, garantizando que los equipos de Omnipack cumplieran plenamente con los requisitos de seguridad funcional según la normativa europea.
Para ello, nos propusimos:
-
Asegurar que, en modo manual, la apertura de la barrera de seguridad detuviera automáticamente la máquina.
-
Diseñar un modo de limpieza seguro, que permitiera el funcionamiento controlado con la barrera abierta, mediante activación bimanual y simultánea.
-
Adaptar la programación del PLC Siemens S7-300 existente, optimizando los recursos del hardware disponible.
-
Implementar una solución sostenible y fácil de mantener, minimizando los tiempos de parada de producción.
Cada decisión técnica tomada tuvo como propósito reducir riesgos, mejorar la ergonomía operativa y reforzar la confianza del cliente en sus procesos productivos.
Solución técnica: ingeniería aplicada a la seguridad
El proyecto arrancó con un proceso exhaustivo de análisis técnico y diagnóstico de campo, en el que nuestro equipo de ingenieros revisó documentación, esquemas eléctricos y el código de control existente.
La solución propuesta e implementada por SICMA21 se estructuró en varias fases:
-
Reprogramación del PLC Siemens S7-300 para que, en modo manual, la apertura de la barrera de seguridad detuviera inmediatamente la máquina.
-
Implementación de un nuevo modo de limpieza, accesible sólo desde el modo manual, que permite el funcionamiento con la barrera abierta.
-
Instalación de un selector de dos posiciones y dos pulsadores bimanuales, cuya ubicación estratégica impide su accionamiento con una sola mano.
-
Troquelado del cuadro eléctrico, montaje de los nuevos componentes y cableado completo de las señales de control.
-
Puesta en marcha y validación funcional del sistema, garantizando el cumplimiento de los criterios de seguridad definidos.
Este rediseño permitió a Omnipack disponer de un sistema más seguro, inteligente y conforme a los estándares internacionales, reduciendo riesgos laborales sin afectar la productividad.
Tecnología implementada y materiales utilizados
Para llevar a cabo la solución, SICMA21 integró tecnología Siemens, combinando robustez, precisión y fiabilidad en entornos industriales exigentes.
Entre los principales componentes y materiales utilizados destacan:
-
PLC Siemens S7-300 (programado y optimizado por SICMA21)
-

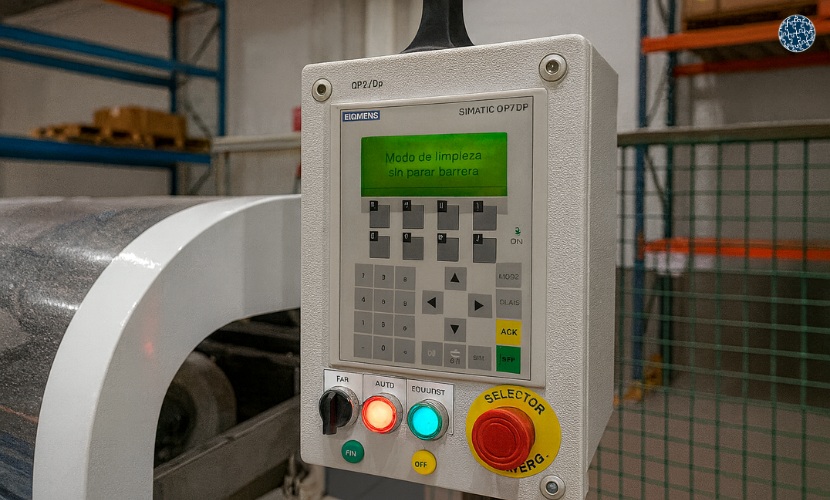

Panel de operador OP7/DP
-
Selector de dos posiciones y pulsadores bimanuales de seguridad
-
Cableado y accesorios de conexión industrial
-
Software de programación y herramientas de respaldo de seguridad (copias compiladas)
Además, se elaboraron nuevos esquemas eléctricos reflejando las modificaciones implementadas, y se generaron copias de seguridad del programa de control, asegurando la trazabilidad técnica y el mantenimiento futuro del sistema.
Resultados y conclusiones finales
El proyecto “Mejorar el sistema de seguridad en maquinaria” para Omnipack S.L. representa un caso de éxito en la integración de soluciones de automatización segura en entornos industriales complejos.
Gracias a la colaboración estrecha entre el equipo de ingeniería de SICMA21 y los responsables de producción de Omnipack, se logró:
-
Eliminar riesgos potenciales de atrapamiento durante la operación manual.
-
Garantizar la conformidad normativa y elevar el estándar de seguridad de las máquinas.
-
Optimizar la flexibilidad operativa, introduciendo un modo de limpieza seguro y eficiente.
-
Aumentar la fiabilidad del sistema de control mediante una programación adaptada y documentada.
En SICMA21 trabajamos junto a nuestros clientes para optimizar procesos, reforzar la seguridad y digitalizar entornos industriales con soluciones fiables y escalables.
