Transformando el control industrial de forma segura y escalable
En SICMA21 trabajamos con un propósito claro: llevar a nuestros clientes a un nuevo nivel de rendimiento y fiabilidad mediante soluciones inteligentes de automatización industrial.
Con más de dos décadas ejecutando proyectos en entornos industriales complejos, sabemos que la clave del éxito está en una migración bien pensada, una ejecución precisa y una integración sin fisuras.
Este es el caso de éxito del proyecto que desarrollamos para INKE, S.A., una empresa farmacéutica ubicada en el Área Industrial del Llobregat (Barcelona).
Un cliente que confió en nosotros para modernizar varios de sus sistemas de control y dar el salto definitivo a una arquitectura más robusta, conectada y preparada para el futuro.
El Reto: Un sistema fragmentado, obsoleto y limitado
INKE se enfrentaba a un escenario técnico exigente. Contaba con varios cuadros eléctricos equipados con controladores Siemens S7-200, una gama descontinuada desde 2017.
Estos sistemas no sólo presentaban limitaciones en cuanto a potencia de procesamiento y capacidad de integración, sino que empezaban a mostrar señales de desgaste técnico: módulos deteriorados, señales inconsistentes, HMIs dañadas por la intemperie y una arquitectura poco flexible para el entorno actual.
Además, algunos procesos clave —como el control de temperatura de la bomba B107 o la comunicación con el SCADA Wonderware— estaban gestionados con hardware separado, difícil de mantener y sin posibilidad de escalado o análisis avanzado.
El reto era múltiple:
-

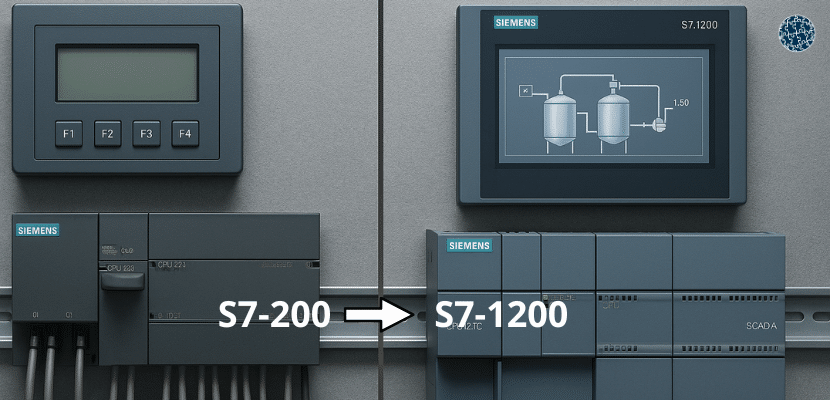

Migrar los sistemas S7-200 a S7-1200 de Siemens sin afectar la operativa crítica.
-
Actualizar las interfaces HMI en diversas zonas de la planta.
-
Unificar la lógica de control y mejorar la trazabilidad de los datos enviados al SCADA.
-
Todo ello con tiempos de parada mínimos, aprovechando al máximo el hardware existente y sin comprometer la seguridad de planta.
Objetivo: Modernizar para asegurar rendimiento, continuidad y escalabilidad
Desde el inicio, trabajamos con un objetivo claro: ofrecer a INKE una solución integral que resolviera sus necesidades actuales y que, al mismo tiempo, sentara las bases para una operación más ágil, digital y eficiente.
Concretamente, nos propusimos:
-
Migrar los cuadros eléctricos Clima 7-8 y Clima 9 del controlador S7-200 al moderno S7-1200 de Siemens, integrando los módulos existentes adquiridos por el cliente.
-
Rediseñar la lógica de control y migrar los programas PLC a través de un proceso por etapas: Step 7 MicroWIN → Step 7 V10.5 → TIA Portal, adaptando cada instrucción a las nuevas estructuras.
-
Integrar los nuevos PLCs con el SCADA Wonderware mediante comunicaciones Profinet, eliminando la dependencia de Profibus.
-
Actualizar tres HMI deteriorados en zonas críticas, incluyendo una nueva pantalla táctil para el control de temperatura.
-
Ejecutar pruebas exhaustivas en banco antes de la instalación para garantizar cero sorpresas durante la puesta en marcha.
La Solución SICMA21: Migración por fases, validación y puesta en marcha
Nuestra solución técnica combinó ingeniería eléctrica, automatización industrial y adaptación de software para garantizar el éxito del proyecto.
Lo estructuramos en tres grandes bloques:
FASE 1 – Ingeniería y Programación
-
Análisis funcional completo de los sistemas actuales y sus procesos de control.
-
Revisión y adaptación de los esquemas eléctricos existentes.
-
Diseño de la solución en entorno TIA Portal, programando cada módulo S7-1200 desde cero y migrando el código de forma estructurada.
-
Diseño y configuración de nuevas pantallas HMI Siemens, con interfaz gráfica moderna, alarmas visuales, setpoints y visualización de variables críticas.
-
Desarrollo de la documentación técnica y manuales operativos.
FASE 2 – Simulación y Validación en banco de pruebas
-
Montaje de un entorno de simulación en nuestras oficinas, replicando fielmente el comportamiento de los cuadros Clima 7-8 y Clima 9.
-
Validación completa del programa PLC, comunicaciones Profinet y funcionamiento del SCADA.
-
Simulación de alarmas, estados de proceso y respuesta de la lógica de control para garantizar funcionalidad total.
FASE 3 – Instalación en planta y puesta en marcha
-

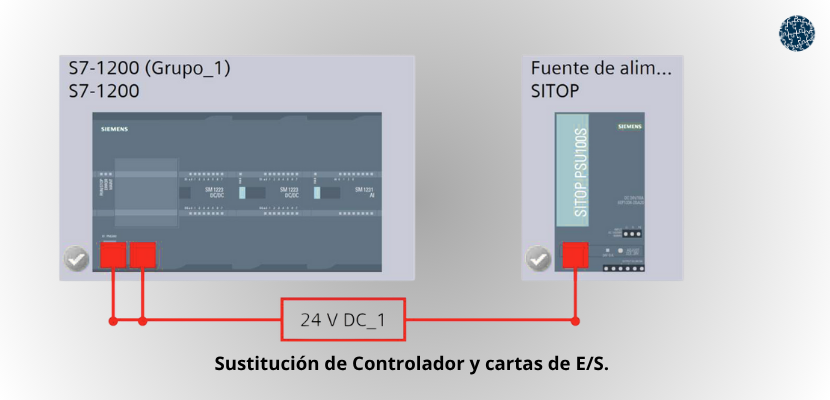

Instalación física del nuevo hardware en los cuadros eléctricos existentes: CPU S7-1200, módulos analógicos/digitales, fuente de alimentación y borneras.
-
Reconexionado de señales, alimentación y red de comunicación Ethernet.
-
Sustitución de los HMI dañados por nuevos modelos KTP (Basic Color y Basic Panel), con transferencia de programas y pruebas funcionales con el cliente.
-
Implementación del control de temperatura de la bomba B107 mediante un lazo PID programado en el nuevo PLC.
-
Acompañamiento a producción en los días posteriores para ajustes finos y validación final.
Tecnología que impulsa resultados
Este proyecto combinó algunas de las soluciones más fiables del mercado de la automatización industrial:
-
PLC Siemens S7-1200: arquitectura moderna, programación avanzada, excelente capacidad de integración con SCADA.
-
Pantallas HMI SIMATIC KTP: robustez industrial, fácil navegación, comunicación directa con PLC vía Profinet.
-
TIA Portal: entorno centralizado que permitió una programación más ordenada, escalable y mantenible.
-
Migración escalonada de software que preservó la lógica funcional del cliente sin comprometer la integridad del sistema.
-
Diseño modular y reutilización de infraestructura existente para optimizar costes.
Trabajos realizados: precisión, experiencia y documentación completa
Entre los trabajos destacados en este proyecto, se incluyen:
-
Migración de código entre versiones y adaptación de bloques, funciones, temporizadores y conversiones analógicas.
-
Modificación y entrega de esquemas eléctricos actualizados en formato *.dwg (AutoCAD).
-
Configuración y prueba de comunicaciones SCADA vía Profinet.
-
Desarrollo de la lógica de control PID para proceso de temperatura.
-
Instalación de HMI, copias de seguridad, transferencia de datos y validación visual.
-
Pruebas en caliente y puesta en marcha sin afectar la operación productiva de INKE.
-
Formación técnica para operarios sobre las nuevas interfaces HMI.
Conclusión: Un paso firme hacia una planta más conectada y confiable
Este proyecto de Migración S7-200 a S7-1200 de Siemens y Actualización del sistema de control no fue sólo una renovación técnica.
Fue una transformación operativa. INKE pasó de una arquitectura limitada y obsoleta a un entorno moderno, seguro y preparado para el futuro.
Gracias a la experiencia de SICMA21, logramos una integración fluida, una puesta en marcha sin incidencias y una documentación precisa que permite escalar, mantener y evolucionar los sistemas con total seguridad.
